電動擋煙垂壁是一種具有火災自動警報系統的智能型防煙消防設施，電動擋煙垂壁在火災確認后，可在15s內聯動所在防煙分區內的全部擋煙垂壁，且在60s內全部下降到指定位置，是集智能感應、聯動控制為一體的科學防煙產品。

電動擋煙垂壁的安裝比固定式垂壁安裝更為復雜，那么應該如何安裝呢？下面大硅特玻小編為大家詳細講解。

電動擋煙垂壁安裝詳細步驟：

一、搭建骨架

電動擋煙垂壁在安裝以前，需要將骨架搭建完成才能將擋煙垂壁固定在頂棚下，常使用鋼材搭建骨架，需要拼接的擋煙垂壁中間需要打拼接龍骨。

二、安裝電動擋煙垂壁

1、有吊頂情況安裝

如果建筑頂棚下設計有吊頂，那么電動擋煙垂壁的底部與吊頂應該齊平，以保障設計美觀性。

2、無吊頂情況安裝

如果擋煙垂壁直接安裝在頂棚下，應先在梁底設置一定高度的密封固定措施（固定掛板），為機電管線布置預留空間及便于操作，然后將擋煙垂壁安裝在固定設施下方。

3、兩樘及多樘擋煙垂壁拼接安裝

根據高度安裝在同一水平線，中間搭建拼接龍骨。電動擋煙垂壁同建筑其他構造（柱或墻）應保持一定的縫隙，但縫隙不大于60mm，且連續性擋煙垂壁各塊之間不應有縫隙，搭接寬度不小于100mm；

4、門洞上方電動擋煙垂壁安裝

應將其安裝在門扇開啟方向的背面，且在疏散指示標志的后方。

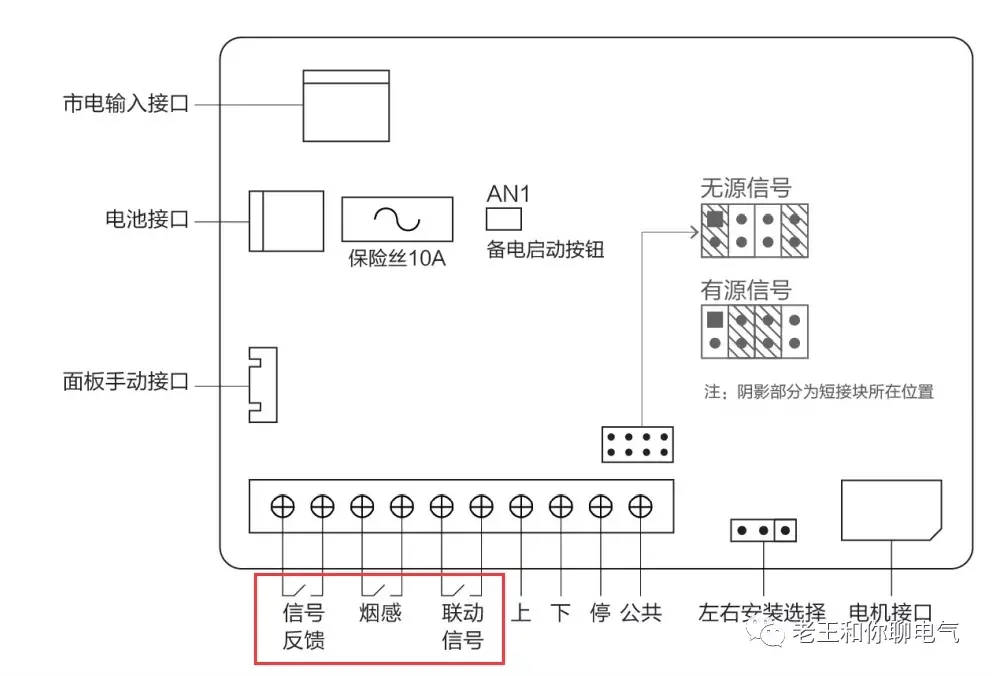

三、安裝接線

（1）擋煙垂壁要實現消防聯動功能，那么需要正確連接聯動中心控制信號線。

（2）擋煙垂壁與煙感探測器實現聯動功能，需同控制箱正確接線。

（3）電機接線

（4）按鈕盒接線

詳細接線方法可查看文章：電動擋煙垂壁控制箱、電機、煙感器應該如何接線？

（5）清碼及對碼調試

四、電動調試及測試

采用單機調試和聯動調試兩種方法。

單機調試要進行三個方面：

（1）手動操作擋煙垂壁按鈕盒，查看擋煙垂壁開啟、復位反應是否敏捷，啟動與停止是否在指定位置，下降高度是否符合圖紙要求；

（2）通過模擬火災試驗，查看在是否在標準規定時間（60s）擋煙垂壁下降是否降落到位；

（3）擋煙垂壁執行下降命令后查看消防聯動信號是否反饋到控制室；

通過單機調試后，再進行聯動調試，查看電動擋煙垂壁工作情況。
